UNIDAD 6. TECNICAS RADIOGRAFICAS INTRAORALES

TECNICA DE BISECTRIZ

principios básicos de la técnica de bisectriz

se basa en un principio geométrico básico reconocido basico reconocido como

                                                        REGLA ISOMETRICA

Esta regla Establece que dos triángulos son iguales si tienen dos ángulos iguales y comparten un lado en común.

En radiología dental este principio se aplica a la técnica de bisectriz para dos triángulos iguales

DESCRIPCION DE LA TECNICA

 1.

La película se coloca a lo largo de la superficie lingual palatina del diente

2.

En el punto de la película tiene contacto con el diente, el plano de la película y el eje longitudinal del diente forman un ángulo

3 el odontólogo debe imaginar un plano que dividido en la mitad es bisecte, el ángulo formado por la película y el eje longitudinal del diente.

Este plano se denomina bisectriz imaginaria que crea dos ángulos iguales.

Después del odontólogo debe dirigir el Rayo central del Haz perpendicular a la bisectriz imaginaria, se forma dos triángulos iguales imaginarios.

Cuando se sigue de manera estricta la regla de isometría la imagen radiográfica es exacta con  una proporción de 1:1

Cuando el ángulo formado por el plano de la película y el eje longitudinal del diente se biseca y el Haz del Rayo x se dirige en ángulo recto a la bisectriz imaginaria el diente real y la imagen del mismo.

TECNICA DE PARALELISMO

Técnica de cono paralelo

 técnica de ángulo recto

 técnica de cono largo

Se coloca la película en la boca en posición paralela al eje longitudinal del diente a examinar El Rayo central del Haz se dirige en sentido perpendicular (en ángulo recto) a la película y el eje longitudinal del diente .

se utiliza un soporte de película para mantenerla paralela al eje longitudinal del diente

Sin embargo, para que los planos de la película y el objeto sean paralelos, es necesario,

en algunas zonas anatómicas, introducir la placa más adentro de la boca, con lo que la distancia objeto-película aumenta.

Para compensar este hecho, se debe incrementar la distancia foco-objeto, por lo que es útil usar un cilindro largo.

Por este motivo se conoce a esta técnica con el nombre de  intrabucal.

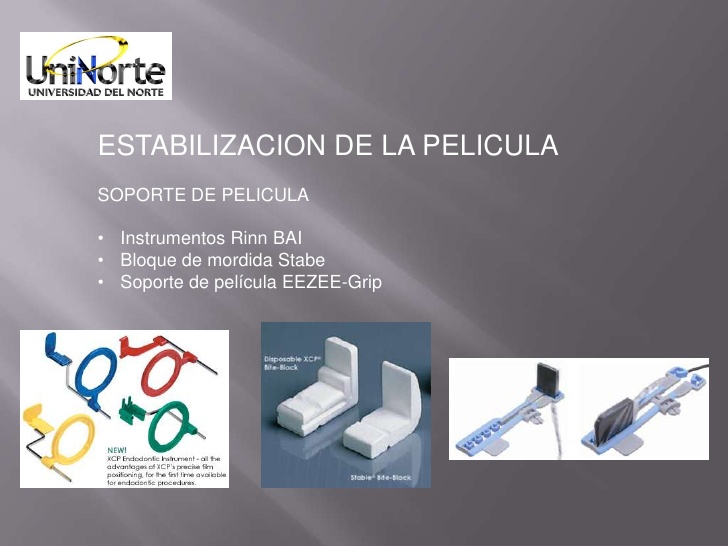

ESTABILIZACION DE LA PELICULA

SOPORTE X(extension)    C (cono)  P (parelismo)

ANGULACION DEL CONO

se puede variar al mover el icono en dirección vertical y horizontal

 cono o hacia arriba....................... inferiores

 Cono  hacia abajo.......................... superiores

horizontal....................................... lado a otro

 vertical........................................ arriba abajo

 superiores ......................ángulo hacia abajo positiva

 inferiores......................... hacia arriba negativas

ALETA DE MORDIDA

TECNICAS RADIOGRAFICAS OCLUSALES
