UNIDAD 1: FISICA DE LA RADIACION

En esta unidad obtendremos conocimientos acerca de un tema muy relevante como es el de
 LA RADIOLOGÍA, su historia y sus cambios a lo largo del tiempo, que han beneficiados a todos los individuos y a todas las areas de estudios  de la medicina.



1.1 HISTORIA DE LOS RAYOS X

La historia de los rayos x comienza con el invento de HEINRICH GEISSTER Y

JOHAN N HITTORF

 Posteriormente

En el año de 1870  Johann Wilhelm Hittorf catedrático de física y quimica en la Universidad de Menester  contribuyo a desarrollar el tubo de Hittorf el cual apareció como precursor del tubo de Crookes. Este científico se baso en los trabajos de Geissler. Ademas del tubo de Hittorf, descubrió los rayos cátodicos.

En 1870 William Crookes un químico inglés, uno de los científicos mas importantes de Europa aporto grandes descubrimientos incluidos los Rayos X, modificó el invento de Hittorf  inventando así el tubo de Crookes. También se dedicó al estudio de los rayos catódicos e inventó el radiómetro el cual era un detector de partículas.



Posteriormente 1894 Philipp Eduard.

Emil Herman Grubbe (1875-1960) Presentó los primeros informes sobre el deterioro de los rayos x sobre el ser humano. A poco más de 1 mes del descubrimiento diagnostica dermatitis localizada en la mano.

Se considera descubridor de la radioterapia fraccionada ya que descubrió que este tratamiento producía deterioro de los tumores.

También descubrió que los rayos x producían cáncer a altas radiaciones.

PRIMERA RADIOGRAFIA DE LA HISTORIA

.

Frederic Otto Walkhoff

 padre de la radiografía dental 14 días después del comunicado de Rontgen sobre los rayos x, se cubre de gloria al ser el primer odontologo en tomar la primera radiografía dentaria de su propia boca. Uso una chapa fotográfica de vidrio y se sometió a 25 minutos a la radiación.

Eastman kodak. Elaboro las primeras radiografía preenvueltas así como también invento la caja reveladora.

REFENCIAS: http://sisbib.unmsm.edu.pe/BVRevistas/radiologia/v11_n25/pdf/a10v11n25.pdf



     1.2 ESTRUCTURA ATOMICA

Referencias Bibliograficas.

II. ARELLANO E. CONCEPTOS RADIOLOGIA. PRESENTATION PRESENTED AT; 2017; BUAP COMPLEJO REGIONAL SUR CAMPUS TEHUACAN.

1.3 DEFINICION DE RADIACION

TIPOS DE RADIACIÓN

RADIACIÓN X: Tipo de radiación electromagnética, invisible, capaz de atravesar cuerpos opacos y de imprimir las películas fotográficas.

RADIACIÓN IONIZANTE: Tipo de energía liberada por los átomos en forma de ondas electromagnéticas o partículas.

RADIACIÓN ELECTROMAGNÉTICA: Esta formada por la combinación de campos eléctricos y magnéticos, que se propagan a través del espacio en forma de ondas portadoras de energía.

REFERENCIAS : http://ciam.ucol.mx/portal/portafolios/domingo_ornelas/apuntes/recurso_828.pdf

1.4 TUBO  DE RAYOS X DENTAL

Cabezal o cabezote: contiene el tubo de rayos X que produce estos rayos, de el se extiende el dispositivo de indicación de posición (DIP) o cono, éste limita el tamaño del haz de los rayos.

Cono colimador: hecho de plástico o metal, funciona como direccionador de los rayos X, esta situado en el cabezal.

Base: sostiene al cabezal, aloja los cables de electricidad y da el movimiento y la posición al cabezal. Esta base puede ser fija, es decir instalada permanentemente en la pared de algún lugar del consultorio con tres brazos. O móvil con un trípode lo que permite que se pueda mover, sin duda este último es un diseño bastante ergonómico.

Tablero de mandos: este permite que el radiología regule el haz de rayos X, el panel de control consta de: a) un interruptor de encendido/apagado, b) un botón se exposición, c)un dispositivo de control de tiempo y d) botón para el control de pico de kilovoltaje y miliamperaje.

 Ánodo o anti cátodo. Cubierto de cobre por ser buen conductor de calor, va desde un extremo hasta el centro.

Cátodo. Contiene un filamento de Tungsteno que al ser sometido al calor funciona como fuente de electrones que dirige estos mismos a la dirección deseada.

REFERENCIAS: Bibliografía: 3. Arellano E. Tubo de Rayos X dental. Presentation presented at; 2017; BUAP CRS.

Bibliografía: Equipo de Rayos X Dental. (n.d.). [ebook] pp.57-60. Available at:

http://file:///C:/Users/PRACTICO1/Downloads/equipo%20de%20rayos%20x%20dental.pdf

[Accessed 11 Aug. 2017].

1.5 CALIDAD Y CANTIDAD DE LOS RAYOS X

La longitud de onda determina la energía y el poder de penetración de la radiación. Los rayos X con longitudes de onda más cortas tienen energía más penetrante, mientras que aquellas con longitudes de onda más largas son menos penetrantes, y más probablemente sean absorbidas por la materia. En radiografías dentales, el término calidad es usado para describir la energía media o la capacidad penetrante del haz de los rayos X. La calidad, o la longitud de onda y la energía del haz de rayos X, son controladas por el kilovoltaje.

Kilovoltaje

El kilovoltaje mide la calidad, y la energía del haz de rayos X. El voltaje es la medida entre dos cargas eléctricas que mide la diferencia potencial. Dentro del cabezal, el voltaje es la medida que hace que los electrones se desplacen desde el cátodo al ánodo, el voltaje también determina la velocidad. Cuando el voltaje aumenta la velocidad también aumenta y cuando la velocidad aumenta los electrones chocan con mayor fuerza en el blanco dando un haz de rayos X mas penetrante.

El voltaje se mide en voltios (V), este es la unidad de medida para describir el potencial que conduce una corriente eléctrica a través de un circuito. El equipo de rayos X dental requiere el uso de altos voltajes por lo tanto la mayoría de las unidades funciona con kilovoltios(kV). 1 kilovoltio es igual a 1000 voltios. Los rayos X dentales requieren el uso de 65 a 100 kilovoltios. Pero el uso del kilovoltaje se puede ajustar a las necesidades requeridas.

El pico de kilovoltaje (kVp), que se define como el voltaje máximo, es importante considerarlo porque este nos dará la densidad de la imagen es decir si se aumenta el pico de kilovoltaje la imagen aparecerá mas obscura y si se disminuye la imagen aparecerá mas clara.

Una imagen con un alto contraste es ideal para el diagnostico, y ¿por que es ideal?. El contraste se refiere a las áreas blancas y obscuras que se diferencian en una imagen, cuando se utilizan los niveles bajos del pico de voltaje se obtiene una imagen con alto contraste

Amperaje y Miliamperaje

El amperaje determina la cantidad de electrones que pasan a través del filamento del cátodo. Un aumento en el número de los electrones disponibles que viajan del cátodo al ánodo da lugar a la producción de un número creciente de rayos X. La cantidad de rayos X producido es controlada por el miliamperaje. El amperio (A) es la unidad de medida usada para describir el número de electrones, o corriente que atraviesa el filamento del cátodo. El número de amperios necesarios para funcionar una unidad de rayos X dental es pequeño; por lo tanto, el amperaje se mide en miliamperios.

Algunas unidades de rayos X dentales tienen un ajuste fijo del miliamperaje, mientras que otras tienen un ajuste de los miliamperios en el panel de control. En radiografía dental, se requiere el uso de 7 a 15 mA; un ajuste sobre 15 mA no se recomienda debido a la producción de excesivo calor resultante en el tubo de rayos X. El miliamperaje regula la temperatura del filamento del cátodo. Un ajuste más alto del miliamperio aumenta la temperatura del filamento del cátodo y por lo tanto aumenta el número de electrones producidos. Un aumento en el número de electrones que golpean al ánodo aumenta el número de rayos X emitidos desde el tubo. La cantidad, o el número de rayos X emitidos del cabezal, es controlada por el miliamperaje. El miliamperaje controla el amperaje del filamento actual y la cantidad de electrones que pasan a través del filamento. Mientras que se aumenta el miliamperaje, más electrones pasan a través del filamento, y se producen más rayos X.

1.6 COLIMADOR

Un colimador es un sistema que a partir de un haz divergente obtiene un "haz" paralelo. Sirve para homogeneizar las trayectorias o rayos que, emitidos por una fuente, salen en todas direcciones y obtiene un chorro de partículas o conjunto de rayos con las mismas propiedades.

un instrumento de precisión para una tarea especial. El objetivo de la colimación es hacer que el eje óptico de cada lente o espejo coincida con el rayo central del sistema, un láser colimador debe lograr un haz así. La unidad debe ser ligera, robusta y estar hecha con precisión para acoplarse a los tubos standard. Debe crear un punto pequeño y muy visible, de día o de noche, a distancias encontradas generalmente en el camino de un telescopio. Además, el haz no debe salirse del eje o transformarse en un parche difuso de luz con los cambios de temperatura, como puede suceder con algunos diodos láser.

UNIDAD 2

UNIDAD 3.PROCESO DE LA PELICULA E IMAGEN RADIOGRAFICA

CUARTO OBSCURO

• Debe medir como minimo 1.2 * 1.5 metros
• la  luz no debe penetrar
•  la puerta debe disponer de cerraduras para evitar la apertura acidental.
• habilitacion bien verificada
• temperatura  ambiental confortable (ayuda a mantener en condiciones optimas las soluciones)
• debe tener un dispositivo principal lleno de agua al que se fijan dos depositos mas pequeños para conectar productos quimicos de reveado y fijacion.
• es coveniente que haya agua corriente
• un procesador automatico de placa
• un mesa de trabajo seca
• un marcador de placas
• bombillas para revelar.

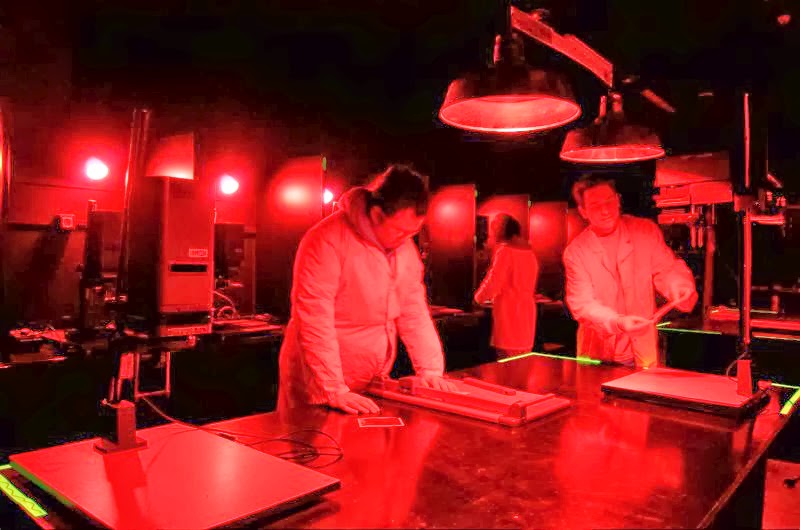

ILUMINACION DE SEGURIDAD

iluminacion con longitud de ondarelativamente larga (Roja) de baja intensidad que no afecta rapidamente a las placas abiertas pero permite a la persona ver lo suficiente ben para trabajar en el area.






LUZ DE SEGURIDAD:
Recomendaciones
colcar encima del area de trabajo, en la pared situadad atras de los tanques de revelado lieramente a la derecha del tanque fijador.
Para minimizar el efecto velador se utilizara una bombilla de 15 voltios y estara montada por arriba por menor los 1.2 pr encima del area de trabajo.

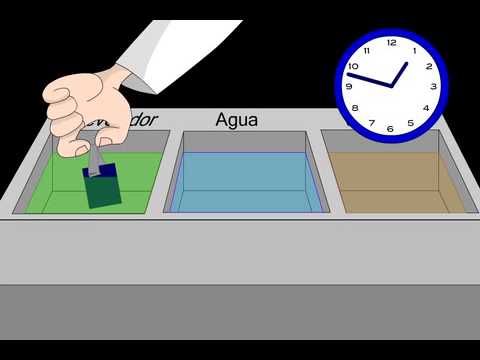

TANQUES DE REVELADO
tanque principal 20*25
tres cmpartimientos
1. revelador( rojo )
2.Agua
3. Fijador(tapa color azul)

RELOJES  Y TERMOMETRO:

Termometro a base  de alcohol.

PINZAS DE REVELADO

COMPOSICION DE LAS SOLUCIONES REVELADORAS.




Revelador: pirazolidona (fenidona), hidrouinona(parahidroxibenceno)
Activador: Hidroxido de sodio o potasio  carbonato sodico ( sustancia taponadora)
Conservador: sulfito sodico
Limitador: bromuro sodico (te da el tiempo para ver si ya esta lista nuestra radiografia sin que haya un efecto velador al sacarla del liquido.)
Activador: mantener la sustancia alcalina
Conservador: para que no se oxide el revelador

LAVADO SUAVE

Despues del revelado se sumerge la pelicula en agua durante 30 segundos
Elimina todas la sustancias quimicas de la emulsion en el revelado
Minimiza el efecto velante del revelador.
No contamina el fijador.

REVELADO AUTOMATICO



El procesamiento AUTOMATICO de la pelicula es un metodo rapido y simple donde se realizan todos los pasos del procesamiento manual de la pelicula radografica, requiriendo aproximadamente 2 a 6 minutos para revelar, fijar, lavar, y secar una pelicula, mientras que las tecnicas de proceso manuales requieren de mas tiempo.

GENERALIDADES DEL PROCESO DE  IMAGEN DIGITAL



El desarrollo de la tecnologia degital ha impacto de una manera tremendamente positiva en la radiologia.

uno de sus principales beneficios es que permite la manipulacion posterior de la imagen, lo que se conoce cmo postprocesamiento.












PROCESADO DE SENSORES  DE ESTADO SOLIDO.






caracterizacion de sensores : es la maxima diferencia entre el valor indicado y el valor real resolucion.
es el minimo incremento que el sensor puede detectar






PROCESADO DE PLACAS DE FOSFORO.

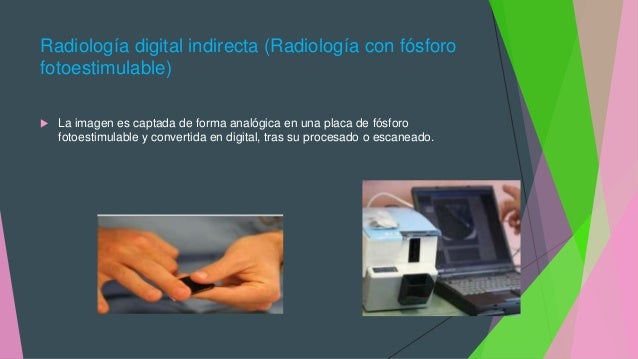

Placas de almacenamiento de fosforo, FOTOESTIMULANTE

Placas con capas de fluorohaluros de barrido sobre un soporte de plastico flexible













MODIFICACIONES DE LA IMAGEN.


Las modificaiones tecnicas de la imagen radiografica producen artificios que limitan el valor diagnostico de una RADIOGRAFIA

PRICHARD establecio los siguientes cuatro criterios para determinar la angulacion adecuada de las radiograficas periapicales

En la radiografia tiene que verse las puntas de las cuspides de los molares y muy poco o nada de la superficie oclusal.
